台积电发布世界领先的 A14 节点

台积电在近日举办的北美技术研讨会上宣布推出全新A14制程技术，以能效比与逻辑密度的双重突破，瞄准人工智能数据中心与下一代消费电子设备的核心需求。这一技术不仅延续了摩尔定律的生命力，更通过硅光子集成、背面供电等前沿技术布局，重塑半导体行业竞争格局。

性能跃升：能效比与密度双突破
根据台积电披露数据，A14制程在相同功率下可实现15%的性能提升，或在同等速度下降低30%功耗，同时逻辑密度提升超过20%。这一表现显著优于其即将量产的N2工艺（2纳米节点），被业界视为延续摩尔定律的关键里程碑。台积电资深副总经理张建锋指出，A14的能效提升对数据中心意义重大：“通过集成CoWoS中介层技术整合更多内存，并优化散热设计，我们可将数据迁移功耗降低30%，直接缓解AI算力爆发带来的能耗压力。”

AI需求重构行业格局
台积电CEO魏哲家强调，A14等尖端技术是“连接物理与数字世界的桥梁”，将深度赋能AI创新。张建锋透露，AI芯片需求激增已彻底改变半导体行业格局：“我们曾预判边缘设备、手机与物联网将主导先进制程需求，但AI的崛起使数据中心成为核心驱动力。”目前，数据中心贡献台积电收入的45%，且占比仍在攀升。为应对AI算力需求，台积电正加速推进硅光子技术商业化，计划通过光互连替代传统铜缆，解决芯片间数据传输的能耗瓶颈。

应用场景：从数据中心到智能眼镜
A14制程的首批应用瞄准两大领域：

1. AI数据中心：台积电已与英伟达、AMD、英特尔等客户展开合作，通过硅光子集成技术提升数据中心处理速度，同时降低未来五年预计飙升的电力需求。
2. 消费电子革命：张建锋预测，搭载A14的智能眼镜有望超越智能手机，成为出货量最大的设备。他指出，全天候电池续航需依赖先进制程支持的传感器与连接技术，“单台设备硅含量或媲美旗舰手机”。

技术护城河：硅光子与背面供电
为支撑A14落地，台积电布局多项前沿技术：

• 硅光子集成：通过将光学芯片与电子芯片堆叠，实现低功耗、高带宽的数据传输。尽管格芯、IBM等竞争对手已率先推出类似方案，但台积电计划在一年内实现量产。
• 背面供电技术：2029年将发布的A14衍生版本将采用自主研发的“超级供电轨”（SPR），通过优化晶体管性能与电压管理，进一步突破能效极限。

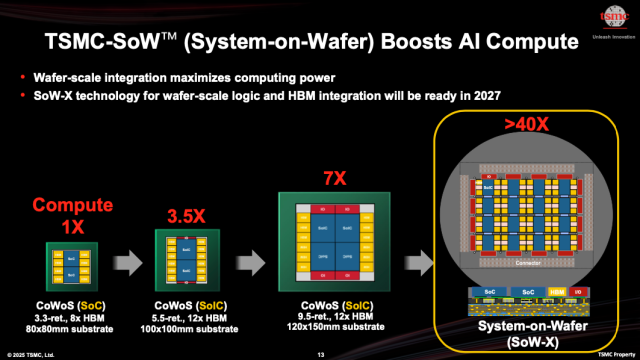

• 晶圆级集成：针对超大尺寸芯片需求，台积电推出晶圆上芯片（Wafer-on-Wafer）技术，通过40倍光罩尺寸的中介层整合逻辑电路与高带宽内存。

行业影响：延续摩尔定律，压制竞争对手
台积电A14的推出正值行业技术竞赛白热化阶段。尽管英特尔已率先采用高数值孔径EUV光刻设备，但台积电选择延续现有EUV技术路线，通过优化工艺步骤降低成本。TechInsights副主席Dan Hutcheson评价：“在许多人预言摩尔定律终结时，台积电用A14证明创新永无止境。”
